Equipment introduction
In a page here, We introduce equipment that exceeds 40 Katayama Manufacturing.
Facilities photos
We introduce part with the photograph from among a lot of equipment of the Katayama Manufacturing.

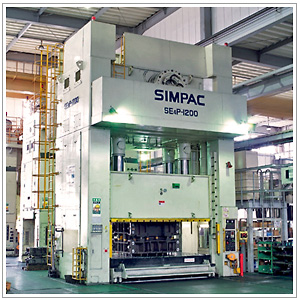

1,200ton Mechanical Press
Our factory is equipped with one 1200ton mechanical press and two 500ton presses.
to thoroughly implement all trial on large parts in house, this allows us to maintain high levels of reliability and quality.
And this also allows us to prevent any unexpected trouble occurring when the dies are used on customer production lines.

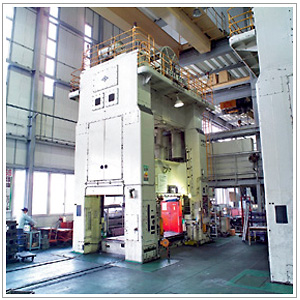

500ton Mechanical Press (No.1)

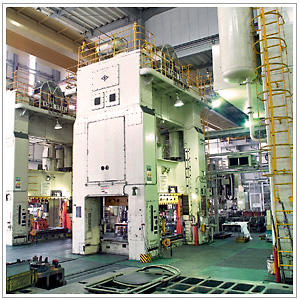

500ton Mechanical Press (No.2)

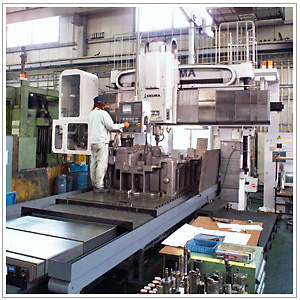

High-Speed Gate-Type Five-Axis Processing Machine
MCR-BII 3000×5000×1850（オークマ）
High-Speed Gate-Type Five-Axis Processing Machine
MVR-FM 2500×5000×1500（三菱重工）

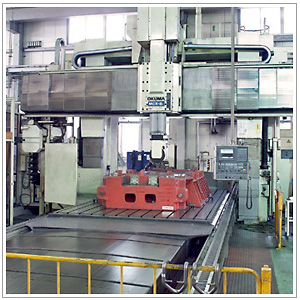

Gate-Type Machining Center
MCV-AII 2000×4000×1500（オークマ）

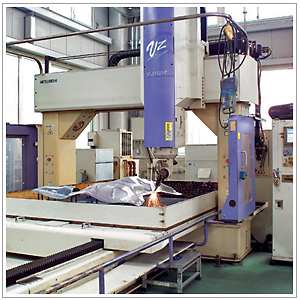

3D Laser Processing Machine
ML3122VZ2 3100×2200×850（三菱電機）
3D Measurement Gage

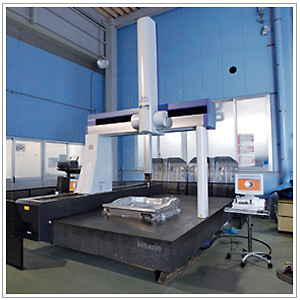

Crysta-ApexC 1600×3000×1200（ミツトヨ）
We can smoothly deliver the precise Inspection data (degital data) by 3D Measurement Gage.

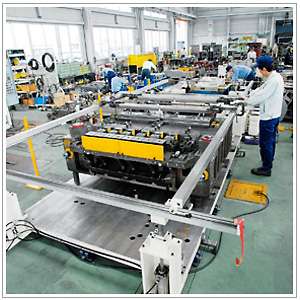

Conveyance Simulator for Transfer Press
Ajustment of Fingers in Conveyance Simulator can reduce the tryout time in customer press.
Main Facilities
| Machine plant | The number | <W>+<L>+<H> | Factory | Model |
|---|---|---|---|---|
| 高速門型五軸加工機 | 1台 | 3000×5000×1850 | オークマ | MCR-BII30×50 |
| 高速門型マシニングセンター | 1台 | 3000×4000×1850 | オークマ | MCR-BII30×40 |
| 高速門型五軸加工機 | 1台 | 2500×5000×1500 | 三菱重工 | MVR-FM |
| 門型マシニングセンター | 1台 | 2000×4000×1500 | オークマ | MCV-AII20×40 |
| 門型マシニングセンター | 1台 | 2000×3000×1500 | オークマ | MCV-A20×30 |
| 高速門型マシニングセンター | 1台 | 1500×2000×800 | オークマ | MCR-AF25×15 |
| 門型五面加工機 | 1台 | 2000×3000×1500（2APC） | オークマ | MCM20×30 |
| 高速門型マシニングセンター | 1台 | 1400×2000×715 | 東芝機械 | MPF-2614C |
| 立型マシニングセンター | 1台 | 560×1050×560 | OKK | MCV-560 |
| 高精密門型マシニングセンター | 1台 | 800×500×400 | 牧野フライス精機 | MSB-58 |
| 立型NCフライス盤 | 1台 | 500×1100×550 | OKK | MHA-500 |
| 横型NCフライス盤 | 1台 | 350×720×425 | 大阪機工 | MHA-350P |
| 立型マシニングセンター | 1台 | 500×1100×550 | OKK | VM-4III |
| 立型マシニングセンター | 1台 | 1050×530×510(2APC) | OKK | VM53-R |
| 汎用平面研削盤 | 1台 | 600×1200×450 | 岡本工作機械 | PSG-125 |
| 立横複合研削盤 | 1台 | 300×600×440 | OMC | MD600 |
| ラジアルボール盤 | 1台 | 振り2000 | 愛知大隈 | DRA-J2000 |
| ラジアルボール盤 | 1台 | 振り1800 | 池田鉄工 | RMD-1800 |
| 2500Tonメカニカルプレス | 1台 | 2500×4600×1480 | 小松 | E4P 2500 |
| 1200Tonメカニカルプレス | 1台 | 2600×4000×1350 | シンパック | SE4P-1200 |
| 500Tonメカニカルプレス | 2台 | 1800×3000×1350 | 神戸製鋼 | S2-500-300-180 |
| ダイスポッティングプレス | 1台 | 1500×2500×1600 | 三起精工 | DPM2515-50 |
| 3次元レーザー加工機 | 1台 | 3100×2200×850 | 三菱電機 | ML3122 VZ2 |
| 3次元測定器 | 1台 | 1600×3000×1200 | ミツトヨ | Crysta-ApexC |
| 非接触3次元測定機 | 1台 | 丸紅 | ATOS | |
| 天井クレーン | 10台 | 30/10t 20/5t 10/5t 10/5t 5/3t 7.5/3t 5t 4.8t 4.8t 2.5t | ||
| 成形シュミレーション | 1台 | JSOL | JSTAMP | |
| 3次元CAD/CAM | 3台 | セイロジャパン | シマトロンE | |
| 3次元CAD | 3台 | 日本ユニシス | Cad Meister | |
| 2次元CAD/CAM | 1台 | エム・ワイ・シー | CAMBASE | |
| 3次元データトランスレータ | 1台 | アルモニコス | spGate | |
| 3次元CAD | 1台 | DSM | CATIA ENOVIA | |
| 2.5次元CAM | 1台 | 日本ユニシス | Die Stacker | |
| 2次元CAD | 2台 | アンドール | Cad Super | |
As of June, 2017
